折叠屏铰链结构进化史：从水滴到双轨旋转

折叠屏手机走过了五年，从三星Galaxy Fold的初代惊艳到如今百花齐放，形态经历了从「对折大屏」到「竖折翻盖」再到「三折叠」的演进。而这一切的核心——铰链——是折叠屏最精密、最难啃的零件。本文从结构工程师的视角，梳理铰链设计的进化和背后的工程取舍。

一、第一代：U型铰链（2019~2020）

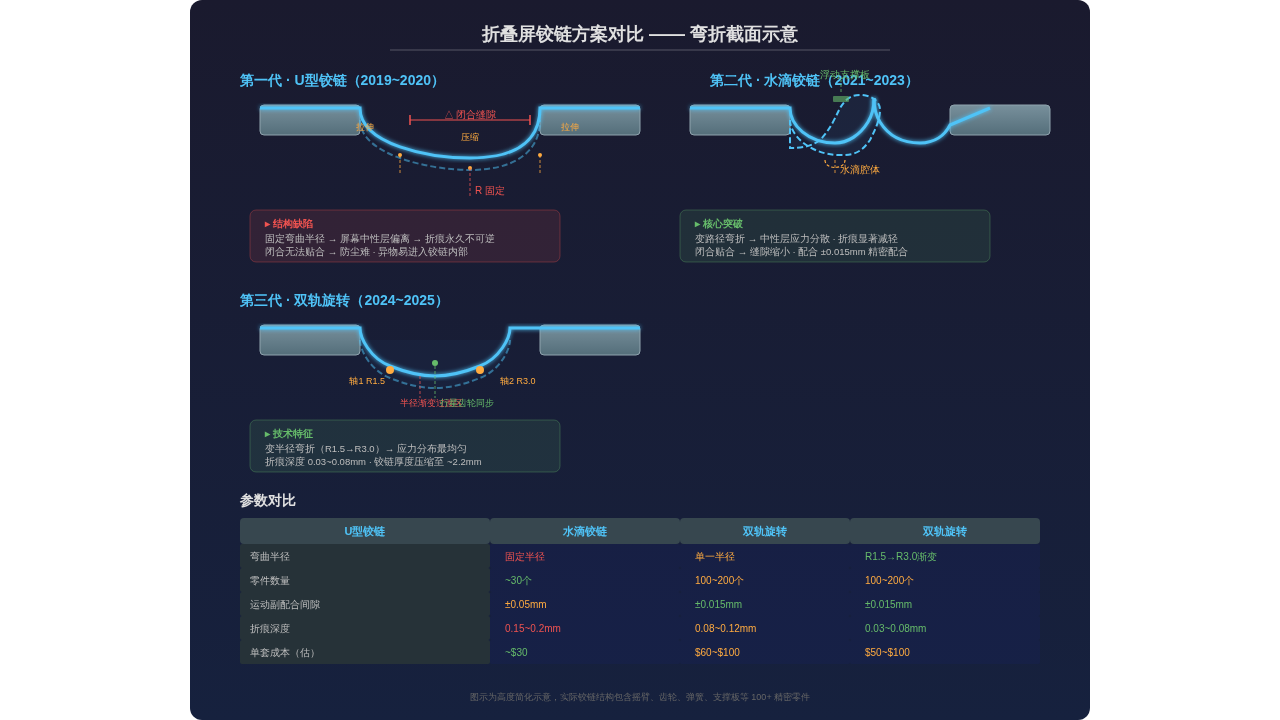

初代折叠屏的铰链采用最简单的U型方案——屏幕绕一个固定半径的圆柱轴心弯折。结构上就是一套齿轮同步机构加几根扭簧，左右机身在闭合时通过齿轮啮合保证对称运动。但从结构工程的角度看，这个方案有先天缺陷：

• 弯折半径固定：屏幕在弯折过程中要贴合固定的圆弧路径，屏幕中性层偏离理想位置，产生额外的拉伸/压缩应力
• 闭合有缝隙：U型弯折天然会留下一个楔形空隙，屏幕无法完全对折贴合，防尘困难
• 屏幕寿命：长期弯折下，OLED的PI基板在固定折痕位置累积塑性变形，最终出现不可逆的折痕

实测初代铰链测试寿命约20万次，但用户故障率不低——主要是异物进入铰链缝隙后卡死屏幕，以及折痕区域的显示异常。最大的教训是：铰链和屏幕的配合公差是微米级的，二者不能割裂设计。

二、第二代：水滴铰链（2021~2023）

水滴铰链是折叠屏结构的革命性突破。原理上不再让屏幕绕固定弧面弯折，而是在铰链内部形成一个「水滴状」收纳空间，屏幕展开后被拉平，闭合时两侧向内收拢形成缓冲区。核心构件包括：

• 摇臂机构：一组精密连杆引导屏幕的运动轨迹，实现「展开拉平、闭合收拢」
• 同步齿轮组：弹簧加载齿轮保证左右机身同步转动，消除扭转力矩对屏幕的剪切
• 浮动支撑板：展开时顶起屏幕提供刚性支撑，闭合时下沉让出水滴空间
• 防尘结构：纳米刷或防尘胶条阻隔微米级颗粒进入运动副

水滴方案的工艺精度极为苛刻：摇臂与齿轮的运动副配合间隙控制在 ±0.015mm 以内，支撑板展开平面度 ≤0.05mm，左右同步相位误差 ±0.1° 以内。零件数量从U型的30多个暴增到100~200个，单套铰链材料成本从 ~$30 升到 $60~$100。

三、第三代：双轨旋转（2024~2025）

新一代铰链在「水滴」基础上进一步进化——由单轴变双轨：摇臂沿两个不同的旋转中心运动，使屏幕弯折路径更接近理想的泪滴曲线，进一步缩小水滴区半径和折痕深度。

• 变半径弯折：曲率半径从 R1.5mm 到 R3.0mm 连续渐变，中性层应力分散更均匀
• 双轴同步：通过行星齿轮组或凸轮机构耦合，齿轮齿形要求ISO 1328 5级精度
• 超薄化：铰链厚度从 3mm 压缩到 2.2mm（荣耀Magic V3）
• MIM+液态金属：非晶合金的弹性极限是钛合金的2~3倍，更小截面可承受同等载荷

折痕深度从初代的 0.15~0.2mm 降低到 0.03~0.08mm，正常使用角度下几乎不可见。

四、铰链设计的四对矛盾

• 薄 vs 强：铰链越薄承力截面越小，目前用700MPa级MIM不锈钢硬拉到 2~2.5mm
• 精 vs 廉：100+零件、±0.015mm装配精度、MIM+CNC工艺链，单套成本 $50~$100
• 防尘 vs 手感：全密封增加摩擦力，OPPO和华为用MoS₂或特氟龙固体润滑涂层来兼顾
• 刚 vs 柔：支撑板展开要硬（抗按压凹陷），闭合要能弯（让出水滴空间），目前最优解是 ~0.15mm弹簧钢配合精密折弯

五、下一波进化

• 一体化MIM铰链：多零件集成减少组装，零件数再减30~40%
• 3D打印随形冷却模具：降低MIM烧结变形，当前良率仅70~80%是成本主因
• 无齿轮摩擦铰链：水滴凸轮代替齿轮，消除间隙松旷
• 非晶合金规模化：瓶颈在量产成本和模具寿命

---

折叠屏的终极形态现在还说不准，但有一点是确定的：铰链结构设计决定了折叠屏的上限。它不像芯片那样被舆论关注，却是一个实打实的「毫米级空间里做微米级精度」的工程活。对于做结构的人来说，这是个很有意思的课题。
